三相交流無觸點穩壓器怎么安裝接線

       現在很多的場合都需要使用到三相交流無觸點穩壓器，那么我們在購買穩壓器以后要怎么安裝接線呢？

       我們先來看一下單相交流無觸點穩壓器和三相交流無觸點穩壓器的安裝接線示意圖：

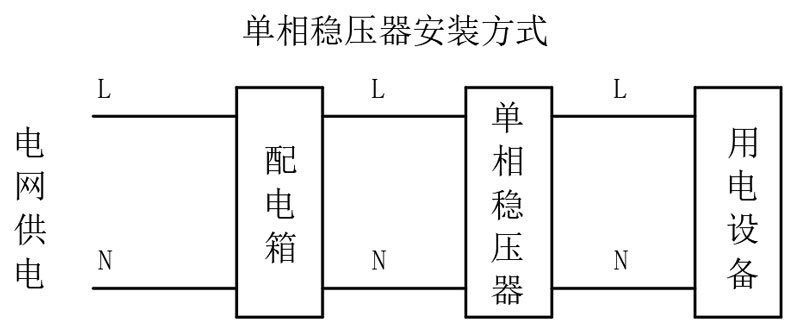

       單相穩壓器安裝接線方式：

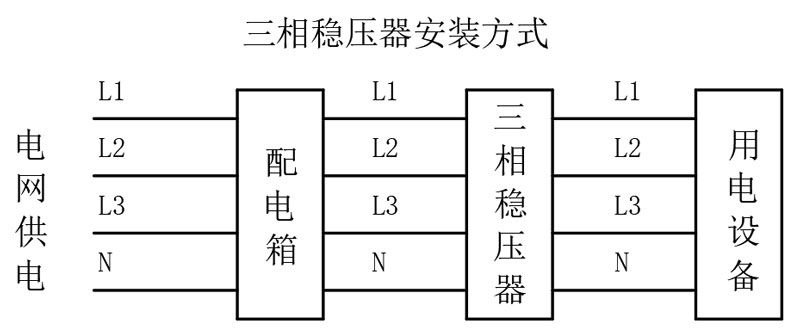

       三相穩壓器安裝接線方式：

      從圖中我們可以看到，不管是單相穩壓器還是三相穩壓器，都是安裝在電網與用電設備之間。

      也就是說，我們確定好穩壓器與用電設備的擺放位置以后，需要將電纜線從總閘開關接到交流穩壓器的輸入接線端子，再從穩壓器的輸出接線端子接線，接到用電設備的輸入電源線，這樣就可以使用交流穩壓器將來自電網的波動電壓進行穩定，保護用電設備的安全可靠運行。

       注意事項：

       1、交流穩壓器的輸入輸出接線端子在沒有明確說明的情況下，一般按照上進下出，左進右出的接線原則進行接線，即兩個端子并排安裝時，一般為左邊輸入，右邊輸出，端子上下各一個安裝時，一般為上面是輸入，下面是輸出，當然，現在的交流穩壓器一般都會對輸入接線（一般為INPUT/輸入）與輸出接線（一般為OUTPUT/輸出）進行標注，以便用戶區分；

       2、在三相交流穩壓器中，切勿將輸入與輸出的相序接反，三相穩壓器本身并不會改變?nèi)嚯姷南嘈?，之作電壓調節；

       3、一般穩壓器都需要接零線方可運行，同時需要可靠接地。
