三相交流穩壓器的工作原理

三相交流穩壓器的工作原理：

       先來了解一下穩壓器是做什么用的，穩壓器是一種穩定電壓的交流電源設備；大家都知道，我們使用的三相交流電來自電網，國內電網電壓三相電為交流380V，單相電壓為交流220V，然而在我們使用時電壓往往不是220V/380V，或高或低，來回波動，這讓很多對電壓要求比較高的精密設備無法正常工作，甚至是損壞，這時候就需要使用到穩壓器了，可以將電網的波動電壓穩定值設定值，使得各種用電設備能夠正常運行。

       三相交流穩壓器一般由控制電路、檢測電路、調壓電路、保護電路構成，在穩壓器工作時，檢測電路會實時檢測穩壓器輸出電壓的變化，再將檢測信號傳輸給控制電路，穩壓器控制電路對采樣進行比較、放大等處理，輸出控制信號，驅動調壓部分調節電壓，再通過檢測電路檢測對穩壓器輸出的反饋信號，對調壓電路進行管理，使穩壓器能夠保持穩定的輸出電壓。在遇到超出穩壓器故障，或者超出穩壓器調壓范圍的時候，檢測電路反饋信號至控制電路，根據用戶需求，保護電路將穩壓器轉旁路運行/切斷輸出電壓，待恢復正常時再繼續穩壓輸出。

       下面我們重點介紹一下三相交流穩壓器的調壓電路工作原理：

       以無觸點穩壓器和碳刷穩壓器為例，在碳刷穩壓器中，其調壓部分由電機（馬達）、碳刷、線圈組成，在調壓時，電機獲得驅動信號轉動，帶動碳刷在線圈上面移動（滑動摩擦，需定期更換維護），改變了輸出線圈匝數比，從而達到改變輸出電壓的目的，通過正轉/反轉，實現升壓/降壓，從而保持輸出電壓的穩定。

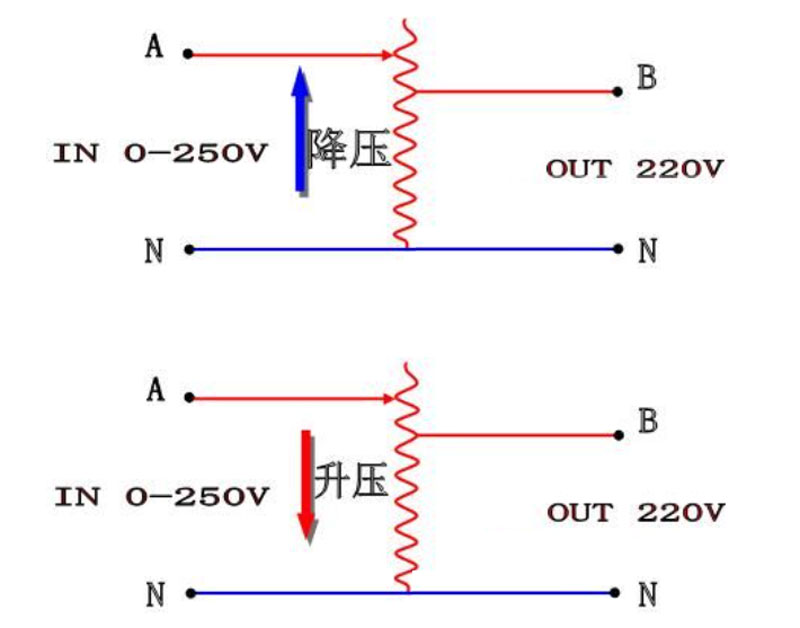

碳刷穩壓器原理圖：

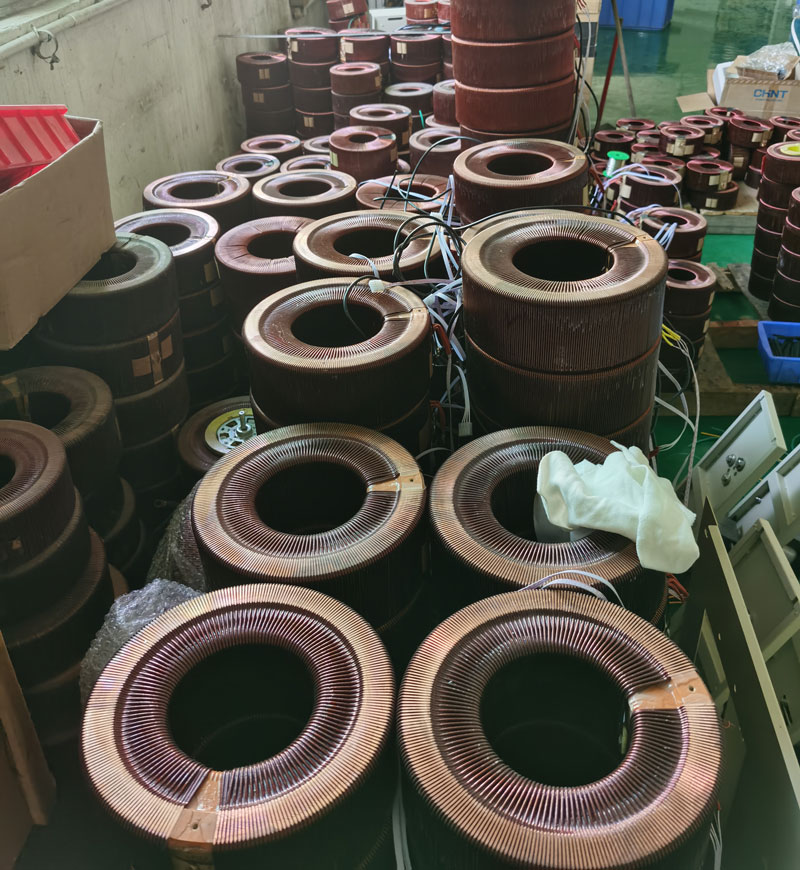

碳刷穩壓器線圈：

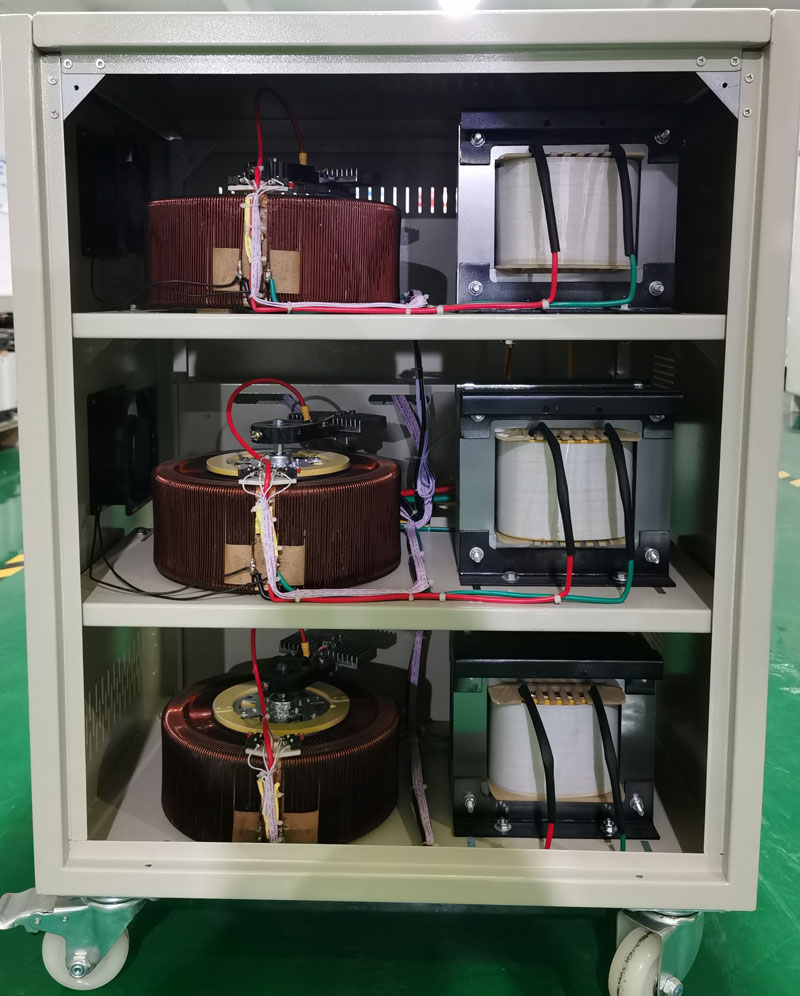

碳刷穩壓器內部結構：

       在無觸點穩壓器中，其結構與碳刷穩壓器的區別在于，無觸點穩壓器的調壓部分采用電力功率元器件代替了碳刷調節，使得無觸點穩壓器無機械磨損，不存在碳刷更換維護工作，響應速度與調壓速度達到毫秒級（1毫秒=1/1000秒），遠超機械碳刷式穩壓器，且無觸點的控制電路采用的是工業機大規模集成電路控制芯片，速度更快，精度更高，整機的保護性能更加的完善。

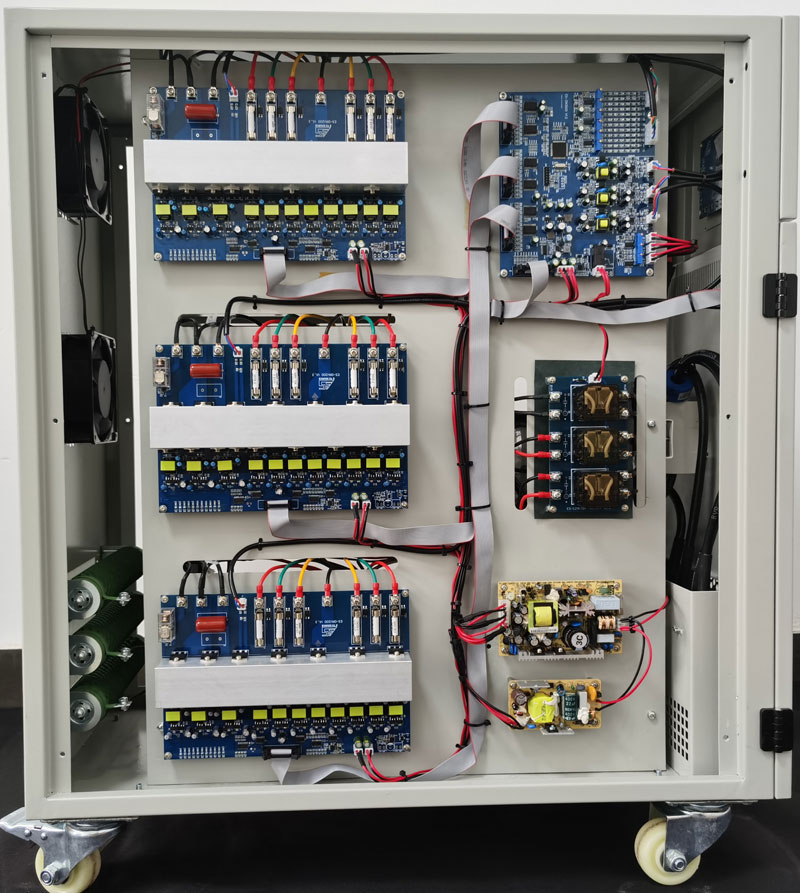

無觸點穩壓器內部控制電路與調壓功率元器件：
